Высоковольтная модульная батарея · SKU HV-MOD-15K3-IP55
Высоковольтная модульная батарея 15,36 кВт·ч
Высоковольтная LiFePO4-батарея из четырёх штабелируемых модулей для трёхфазных гибридных инверторов. Архитектура масштабируется от 7,68 до 23,04 кВт·ч, а рабочее напряжение и протокол фиксируются под выбранный инвертор.
- 15,36 кВт·ч
- 4 модуля
- 7,68–23,04 кВт·ч
- IP55
ФОТОГРАФИИ ПРОДУКТА

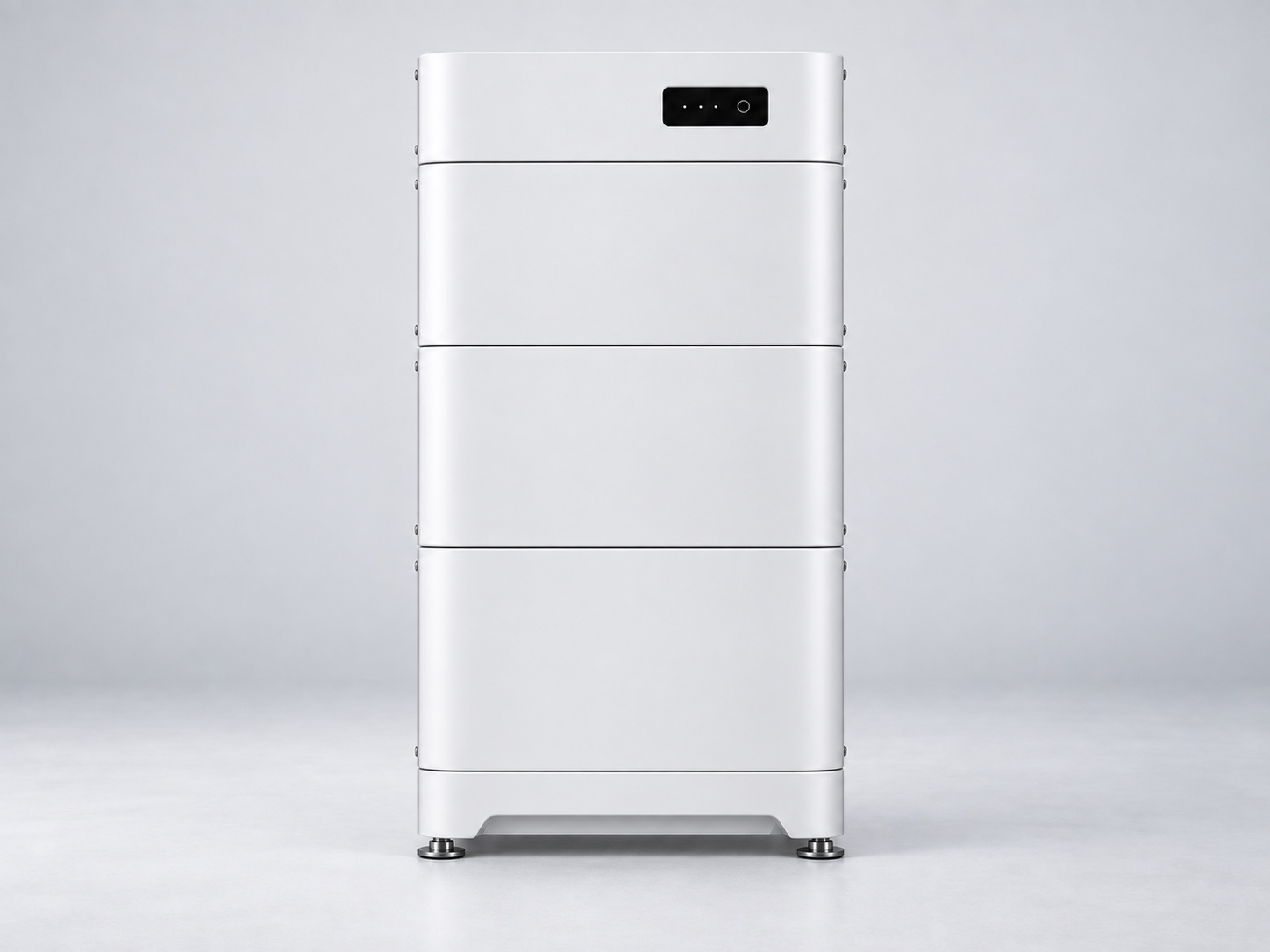

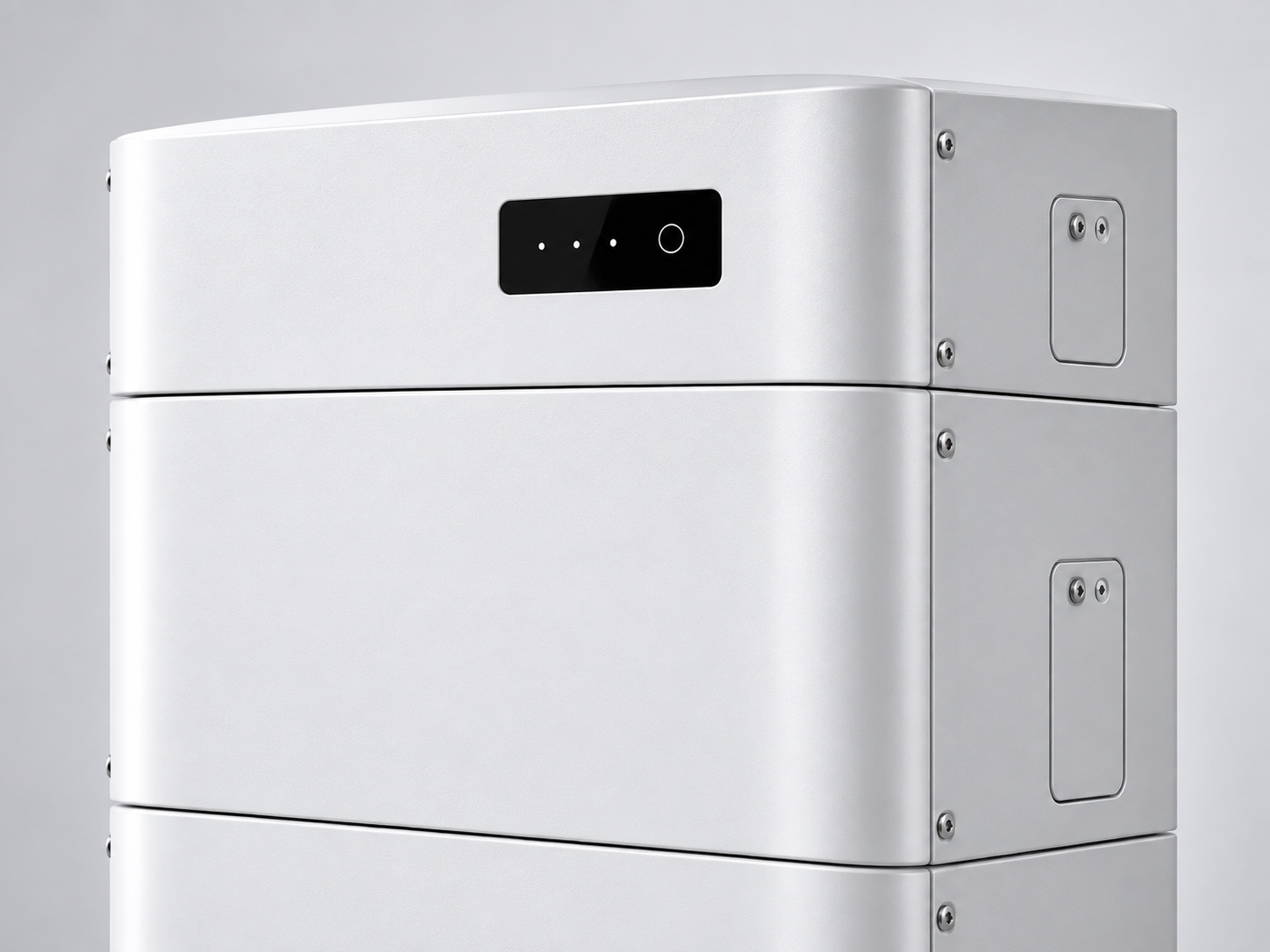

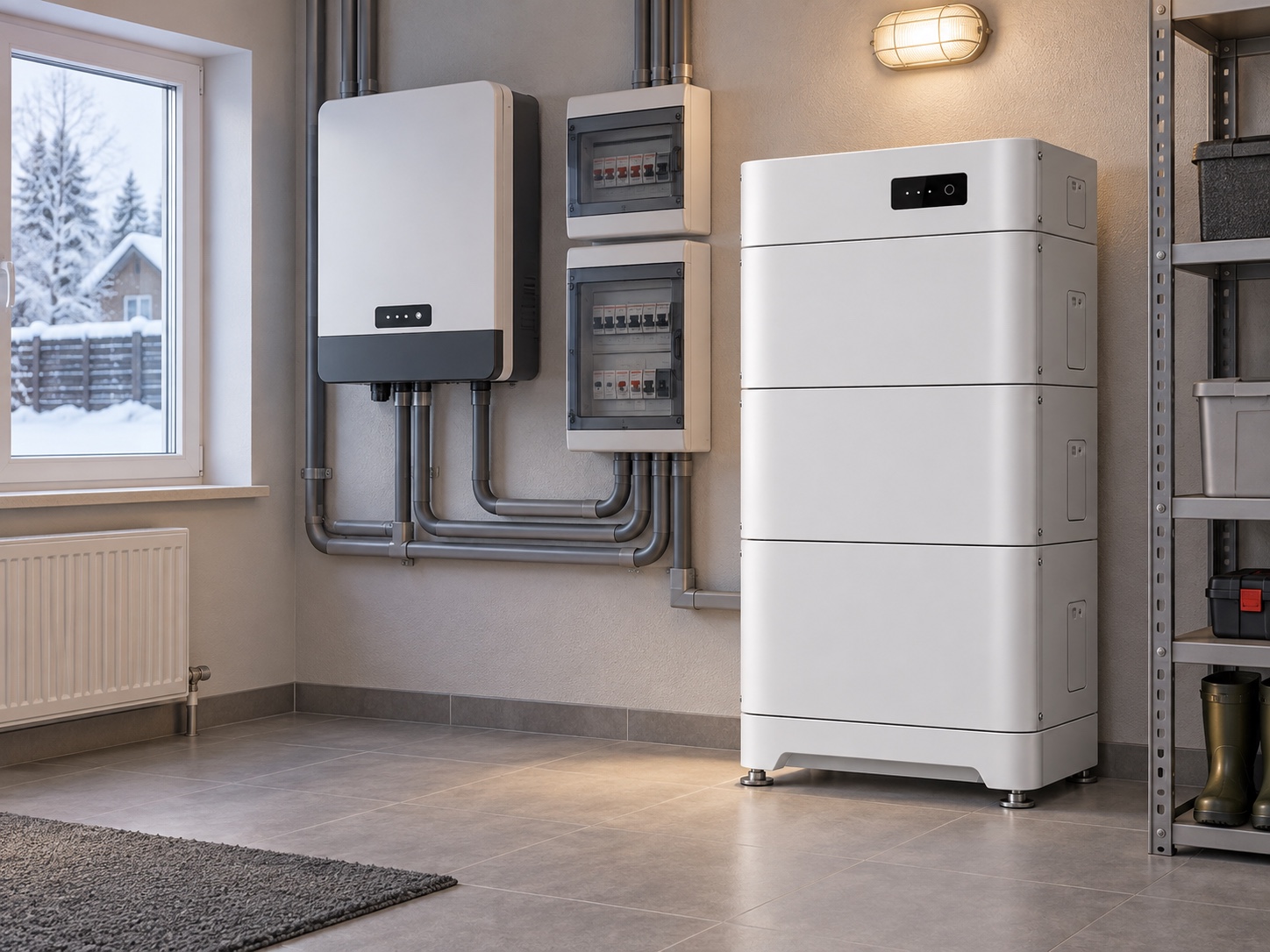

Корпус и подключения.
Фотографии показывают базовое исполнение. Детали OEM/ODM-конфигурации фиксируются в заказной спецификации.
ЕДИНЫЙ ИСТОЧНИК SKU
Технические параметры.
Значения ниже формируются из того же набора данных, что и Product Schema. Параметры других исполнений не переносятся на этот SKU.
- Химия
- LiFePO4
- Энергия одного модуля
- 3,84 кВт·ч
- Базовая конфигурация
- 4 модуля / 15,36 кВт·ч
- Диапазон конфигураций
- 2–6 модулей / 7,68–23,04 кВт·ч
- Рабочее напряжение
- высоковольтное; диапазон фиксируется по инвертору и числу модулей
- Скорость заряда/разряда
- до 1C для согласованной конфигурации
- Связь
- CAN / RS485; протокол согласуется с моделью инвертора
- Степень защиты
- целевое исполнение IP55
- Рабочая температура
- −20…+55 °C
- Параллельное расширение
- по проекту после проверки высоковольтного контроллера и инвертора
- Монтаж
- напольная модульная башня
- Целевой ресурс
- ≥8000 циклов при согласованном режиме; подтверждается испытаниями
- Корпус
- белые металлические модули; размеры и масса зависят от числа секций
- OEM/ODM
- модуль, высоковольтный контроллер, протокол, пожарная защита, маркировка и упаковка согласуются по ТЗ
- 01Рабочая температура системы задаётся одновременно для модулей, высоковольтного контроллера и выбранного инвертора.
- 02При установке в холодном помещении необходимо исключить конденсат и подтвердить допустимую температуру заряда финальной конфигурации.
- 03IP55 не заменяет проектную защиту кабельных вводов, основания и места установки.
ФАЙЛЫ ДЛЯ SKU
Документы.
Документы готовятся под конфигурацию
Паспорт, протокол испытаний, руководство и сертификаты публикуются после фиксации BMS, корпуса, температурного исполнения и интерфейсов. Сторонние документы к этому SKU не относятся.
Запросить техническое задание →Проверяется по полной связке.
Для результата нужны модель инвертора, протокол, порт, прошивка и кабель. Бренд без модели не считается подтверждением.
